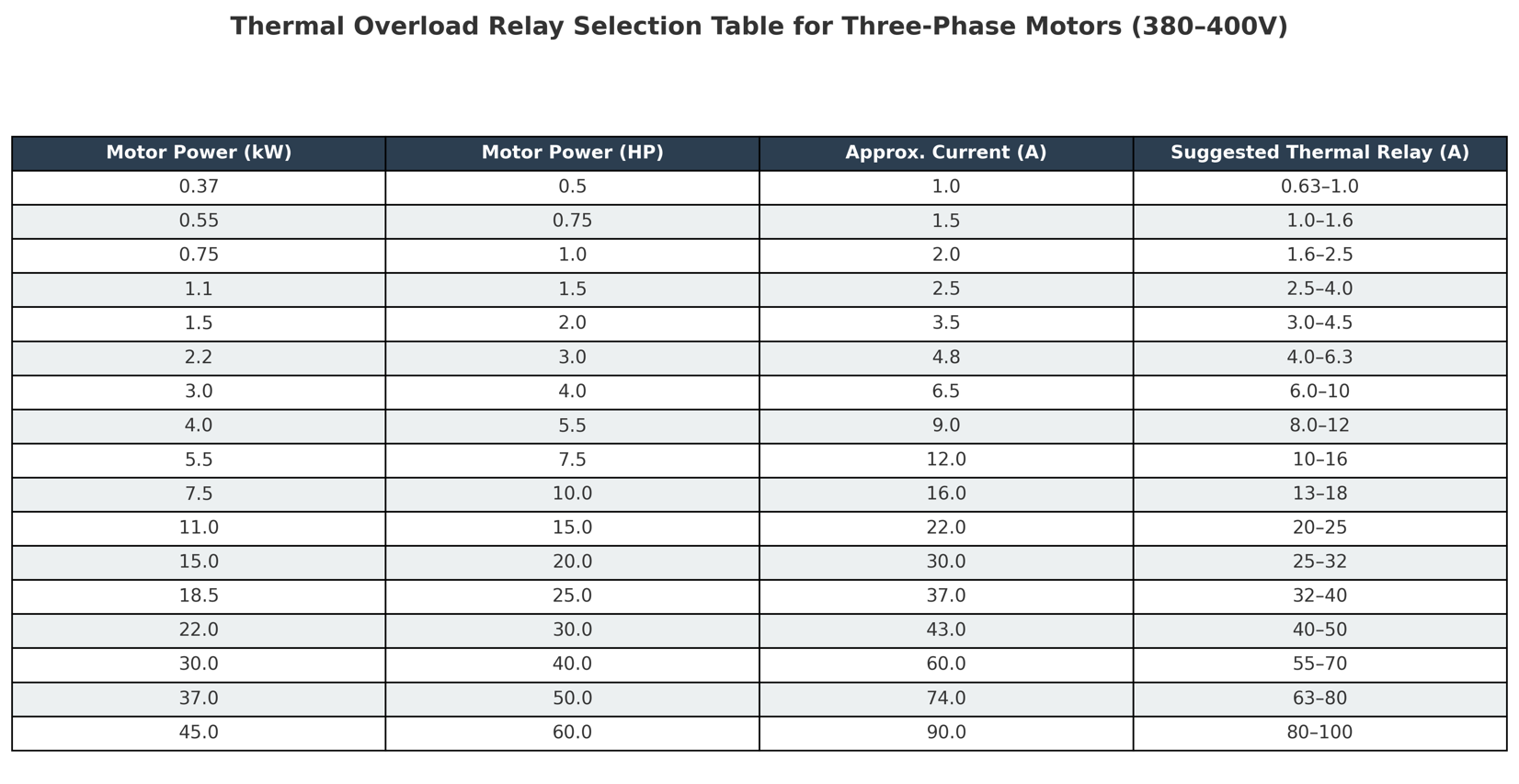

اگر به‌دنبال سریع‌ترین و مطمئن‌ترین راه برای انتخاب کلید حرارتی مناسب موتور هستید، جدول انتخاب کلید حرارتی برای موتور سه‌فاز دقیقاً همان چیزی است که نیاز دارید. این جدول از artaasanat نمایندگی اشنایدر الکتریک براساس توان موتور (kW)، جریان نامی (A) و محدوده پیشنهادی کلید حرارتی تنظیم شده و به شما کمک می‌کند در کوتاه‌ترین زمان بهترین انتخاب را داشته باشید.
|
توان موتور (kW) |
توان موتور (HP) |
جریان نامی تقریبی (A) |
رنج پیشنهادی کلید حرارتی (A) |
|
0.37 |
0.5 |
≈ 1.0 |
0.63 – 1.0 |
|
0.55 |
0.75 |
≈ 1.5 |
1.0 – 1.6 |
|
0.75 |
1 |
≈ 2.0 |
1.6 – 2.5 |
|
1.1 |
1.5 |
≈ 2.5 |
2.5 – 4.0 |
|
1.5 |
2 |
≈ 3.5 |
3.0 – 4.5 |
|
2.2 |
3 |
≈ 4.8 |
4.0 – 6.3 |
|
3.0 |
4 |
≈ 6.5 |
6.0 – 10 |
|
4.0 |
5.5 |
≈ 9.0 |
8.0 – 12 |
|
5.5 |
7.5 |
≈ 12.0 |
10 – 16 |
|
7.5 |
10 |
≈ 16.0 |
13 – 18 |
|
11 |
15 |
≈ 22.0 |
20 – 25 |
|
15 |
20 |
≈ 30.0 |
25 – 32 |
|
18.5 |
25 |
≈ 37.0 |
32 – 40 |
|
22 |
30 |
≈ 43.0 |
40 – 50 |
|
30 |
40 |
≈ 60.0 |
55 – 70 |
|
37 |
50 |
≈ 74.0 |
63 – 80 |
|
45 |
60 |
≈ 90.0 |
80 – 100 |
💡 یادآوری: مقدار جریان واقعی موتور همیشه روی پلاک موتور درج شده و باید ملاک اصلی انتخاب کلید حرارتی قرار گیرد. جدول بالا یک راهنمای استاندارد و سریع برای انتخاب اولیه است.
راهنمای انتخاب کلید حرارتی براساس آمپر موتور سه‌فاز (گام‌به‌گام)
یکی از مهم‌ترین معیارها در انتخاب کلید حرارتی، آمپر نامی موتور سه‌فاز است. هر موتور الکتریکی یک مقدار جریان مشخص دارد که روی پلاک آن درج شده. شما باید کلید حرارتی‌ای انتخاب کنید که محدوده کاری آن کمی بالاتر از جریان نامی موتور باشد.
🔹 برای مثال:
- اگر موتور شما 16 آمپر جریان مصرف می‌کند، بهترین انتخاب کلیدی با رنج 13–18 آمپر است.
- اگر موتور شما 30 آمپر جریان دارد، کلید حرارتی 25–32 آمپر مناسب خواهد بود.
این روش انتخاب باعث می‌شود:
- موتور در برابر اضافه‌بار محافظت شود.
- از قطع بی‌مورد موتور در زمان راه‌اندازی جلوگیری گردد.
- طول عمر تجهیزات افزایش پیدا کند.
محاسبه جریان و انتخاب کلید حرارتی مناسب برای موتورهای الکتریکی
گاهی دسترسی به جدول آماده وجود ندارد یا توان موتور خاصی در جدول ذکر نشده است. در این شرایط، می‌توانید جریان موتور را به‌صورت تقریبی محاسبه کنید.
فرمول محاسبه جریان موتور سه‌فاز:
که در آن:
که در آن:
- I = جریان نامی موتور (آمپر)
- P = توان خروجی موتور (وات)
- V = ولتاژ خط به خط (مثلاً 380 تا 400 ولت)
- cosφ = ضریب توان موتور (معمولاً بین 0.8 تا 0.9)
- η = بازده (راندمان) موتور (معمولاً بین 0.85 تا 0.95)
🔹 بعد از محاسبه جریان نامی، محدوده کلید حرارتی باید طوری انتخاب شود که جریان موتور در وسط بازه تنظیم کلید قرار بگیرد.
نمونه کاربردی:
یک موتور 11 کیلوواتی سه‌فاز با ولتاژ 400 ولت و ضریب توان 0.85 حدوداً 22 آمپر جریان می‌کشد. بنابراین کلید حرارتی مناسب برای این موتور باید در رنج 20–25 آمپر انتخاب شود.
چرا انتخاب درست کلید حرارتی اهمیت دارد؟
استفاده از جدول انتخاب کلید حرارتی برای موتور مزایای زیادی به همراه دارد:
- جلوگیری از سوختن موتور و کاهش خطرات احتمالی
- جلوگیری از خاموشی‌های ناگهانی و هزینه‌های سنگین تعمیرات
- افزایش ایمنی سیستم برق صنعتی و ساختمانی
در واقع، این جدول پاسخ به نیاز اصلی اکثر تکنسین‌ها و مهندسان برق است.
کلید حرارتی اشنایدر؛ انتخابی مطمئن برای موتورهای سه‌فاز
اشنایدر الکتریک یکی از معتبرترین برندهای جهانی در تولید تجهیزات الکتریکی است. کلیدهای حرارتی این برند به دلیل کیفیت بالا، دقت عملکرد و وجود سری‌های پرکاربرد مثل GV2 و GV3، انتخابی مطمئن برای صنایع مختلف محسوب می‌شوند.
البته به دلیل وجود محصولات تقلبی در بازار، همیشه باید محصولات اشنایدر اصل را از مراکز معتبر خریداری کنید.
⚠️ توجه داشته باشید: به دلیل وجود محصولات تقلبی در بازار، خرید این محصولات از نمایندگی اشنایدر اصل اهمیت ویژه‌ای دارد.
مجموعه آرتا صنعت به‌عنوان نمایندگی رسمی اشنایدر در ایران، محصولات اصل همراه با گارانتی معتبر ارائه می‌دهد. همین موضوع باعث شده کاربران با خیالی آسوده خرید کنند. برای مطالعه بیشتر پیشنهاد می‌کنیم مقاله تشخیص اشنایدر اصل و تقلبی را ببینید.
نکات مهم در انتخاب کلید حرارتی مناسب
- همیشه جریان موتور را از روی پلاک آن بخوانید.
- شرایط محیطی مثل دما و نوع بار (دائم‌کار یا متناوب) را در نظر بگیرید.
- از برندهای معتبر مثل اشنایدر استفاده کنید.
- جدول انتخاب کلید حرارتی را به‌عنوان مرجع اصلی خود در نظر داشته باشید.
جمع‌بندی و توصیه نهایی
برای انتخاب سریع، دقیق و مطمئن، استفاده از جدول انتخاب کلید حرارتی برای موتور سه‌فاز بهترین راهکار است. با انتخاب کلیدهای حرارتی اصل اشنایدر و خرید از نمایندگی‌های معتبر اشنایدر الکتریک مانند آرتا صنعت، می‌توانید از عملکرد پایدار و حفاظت کامل موتورهای خود اطمینان داشته باشید.
